Tout savoir sur : Samsung Galaxy S5 : le flagship entièrement démonté et décortiqué
Le site Chipworks.com est spécialisé dans le démontage intégral des produits high-tech. Les consoles de jeux et les décodeurs TV y passent. Les PC et les baladeurs numériques y passent. Les appareils photo numériques aussi. Et même les tablettes et quelques accessoires connectés. Il était donc logique d'y retrouver tôt ou tard le dernier représentant de la gamme Galaxy S, présenté à Barcelone il y a un peu plus d'un mois maintenant : le S5. Nous ne saurions trop vous conseiller d'aller y jeter un oeil, pour observer les nombreux clichés que nous n'avons pas sélectionnés pour cet article, mais qui sont également intéressants.

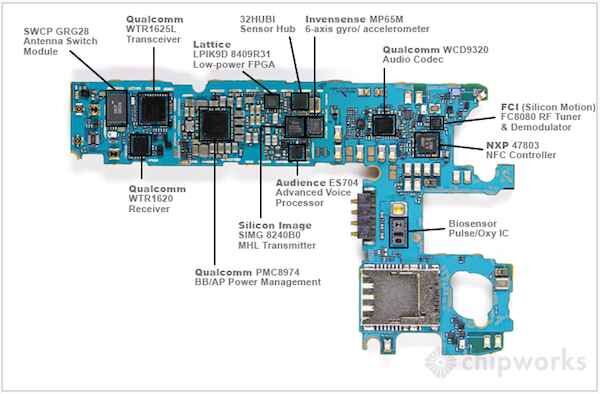

Carte mère du Galaxy S5
Un smartphone techniquement intriguant
Quatre éléments de ce smartphone ont particulièrement attiré l'attention des ingénieurs de Chipworks : le capteur photo, le capteur cardiaque, le lecteur d'empreinte et l?écran. Le capteur photo est développé par Samsung : il s'agit d'un capteur CMOS 16 mégapixels rétroéclairé s'appuyant sur une nouvelle technologie appelée ISOCELL. Une vraie rupture vis-à-vis des anciennes générations de Galaxy S qui étaient équipées en capteur Exmor RS de chez Sony.
Peu d?éléments encore sur la provenance du capteur cardiaque dans le rapport préliminaire de Chipworks, le site prévoyant de démonter le contrôleur pour l'analyser... En revanche, le lecteur d'empreinte a été plus loquace. Les ingénieurs ont noté que ce lecteur est divisé en deux parties : une derrière le bouton « home » et une autre derrière l?écran.

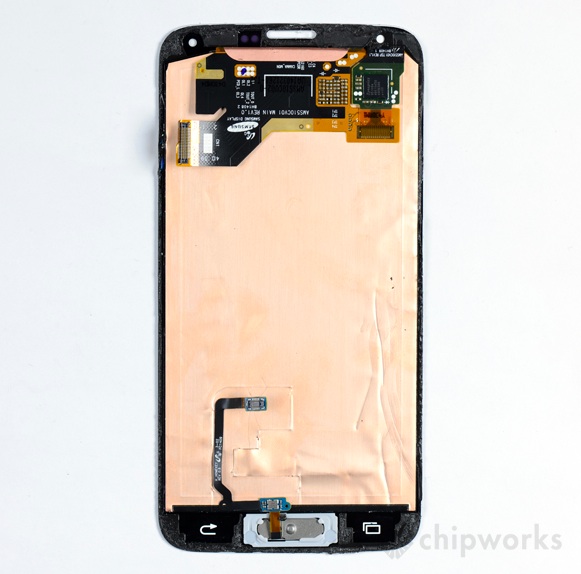

Lecteur d'empreinte
Un écran plus efficace que celui du S4 ?
Enfin, l?écran a été une vraie surprise pour les ingénieurs. Ils s'attendaient en effet à voir un écran très similaire à celui du Galaxy S4, d'autant que la définition des deux générations de smartphone est identique pour une densité de pixel presque égale : 441 et 432 pixels par pouce. Mais ce n'est pas le cas. Pour l?écran Super Amoled du S5, Samsung a modifié la taille des sous-pixels vis-à-vis du S4, mais aussi la proportion de ces sous-pixels entre eux. Selon Chipworks, cela se traduit par une meilleure efficacité lumineuse de chaque sous-pixels. Soit un meilleur contraste et une meilleure utilisation de l?énergie.

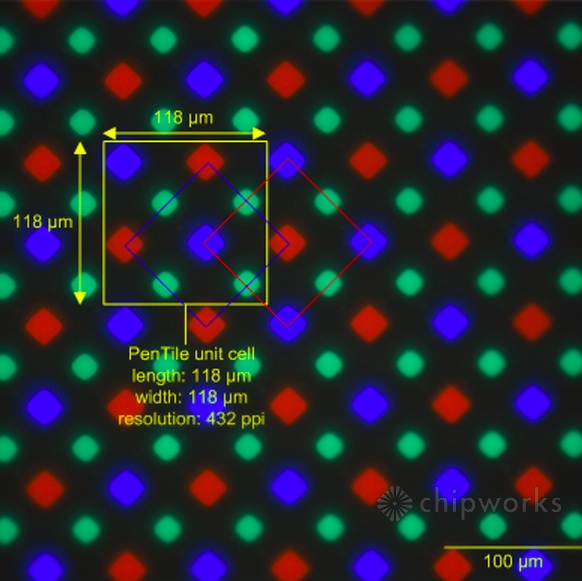

Disposition des sous-pixels
De très nombreux chipsets ont été identifiés sur la carte mère du Galaxy S5, dont une grande partie provient de Qualcomm. Ces composants contrôlent le gestionnaire d'alimentation, les profils audio et les transmissions par fréquence radio. Sans oublier le coeur du système : le Snapdragon 801 MSM8974AC. Les deux composants pour la mémoire (stockage interne et RAM) proviennent des usines de Samsung. Le reste des éléments est d'origine diverse et variée...
